Описание на продуктите
Спецификации

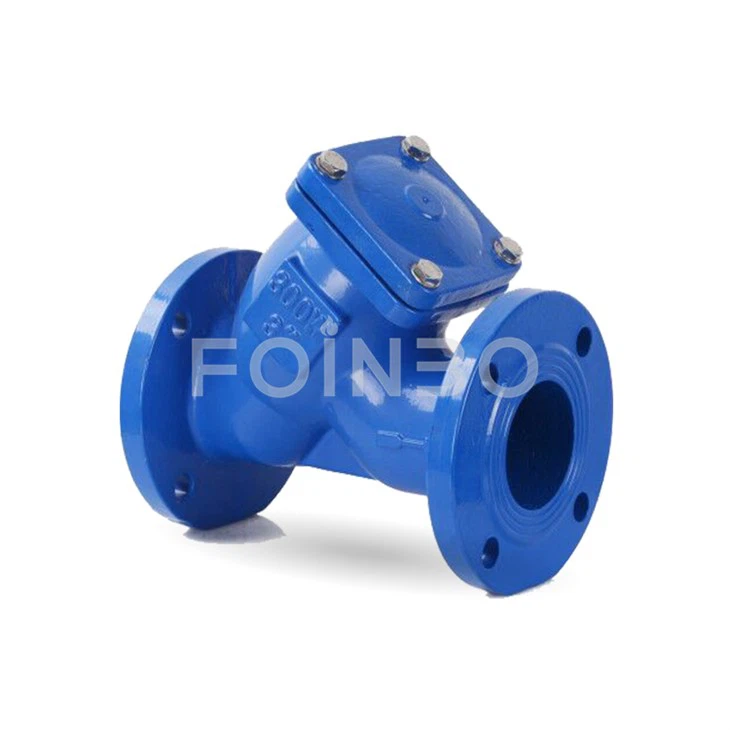

Y фланцовата цедка (наричана още Y - фланкова цедка) е механично устройство, инсталирано в тръбопроводи за филтриране на отломки, ръжда, мръсотия и други плътни частици от потока от течности, пара или газове. Той има оформено тяло на y - с мрежа от цедка вътре и е свързано към тръбопровода, използвайки фланцирани краища за сигурни, изтичане - доказателства.
Течността навлиза в тялото на цедка.
Мрежата или перфорираният екран улавя суспендираните твърди частици.
Почистената течност излиза през тръбопровода.
Отломките, събрани в камерата на екрана, могат да бъдат отстранени чрез отваряне на щепсела или капака.
Параметри на продуктите
|
Номер на модела |
Размер на фланец |
W. Налягане |
Тип на клапана |
Цвят |
|
GL41X-16Q-50 |
2" |
1.0/1.6MPA |
Y Тип |
Червено/синьо |
|
GL41X-16Q-65 |
2.5" |
1.0/1.6MPA |
Y Тип |
Червено/синьо |
|
GL41X-16Q-80 |
3" |
1.0/1.6MPA |
Y Тип |
Червено/синьо |
|
GL41X-16Q-100 |
4" |
1.0/1.6MPA |
Y Тип |
Червено/синьо |
|
GL41X-16Q-125 |
5" |
1.0/1.6MPA |
Y Тип |
Червено/синьо |
|
GL41X-16Q-150 |
6" |
1.0/1.6MPA |
Y Тип |
Червено/синьо |
|
GL41X-16Q-200 |
8" |
1.0/1.6MPA |
Y Тип |
Червено/синьо |
|
GL41X-16Q-250 |
10" |
1.0/1.6MPA |
Y Тип |
Червено/синьо |
|
GL41X-16Q-300 |
12" |
1.0/1.6MPA |
Y Тип |
Червено/синьо |
Често задавани въпроси
В: Какво е цедка за фланец?
AY фланец цедка е устройство за филтриране на тръбопровода с Y - тяло, предназначено да премахне отломки, мръсотия, ръжда и други частици от течности. Той има фланцови краища за връзки с болтове към тръбни системи.
Въпрос: Къде се използват фланец на фланец?
Те обикновено се използват във вода, масло, газ, пара и химически системи, особено в помпи, клапани, компресори и топлообменници, за да се предпазят оборудването от повреда поради твърди примеси.
Въпрос: Каква е разликата между цедката Y и фланецът на фланец?
Y цедка: Може да има резба, гнездо заварка, заварка задника или фланци.
Y Flange цедка: По -специално има фланци за лесна инсталация и отстраняване в големи тръбопроводи.
Въпрос: От какви материали са направени фланцните цедки?
Типичните материали включват:
Чугун / пластично желязо (за вода, HVAC)
Въглеродна стомана / неръждаема стомана (за високо налягане, корозивна среда, масло, газ, химикал)
Бронзов / месинг (за морски или специални течности)
Въпрос: Какъв е размерът на мрежата в цедката на фланец?
Размерът на окото варира в зависимост от приложението, обикновено от 20 мрежести (груби) до 200 меша (фино). Изборът зависи от размера на частиците, който трябва да се филтрира.
