Как работи 1/2 EC Sprinkler Head?
Разширените покрития (ЕО) спринклерни глави са проектирани за защита на по -големи площи от стандартните спринклери, намалявайки броя на главите, необходими в пожарната система. Сред тях 1/2 "(номинални ½ - инча) EC спринклерите са широко използвани в търговски и промишлени условия поради баланса им на покритие, ефективност на водата и съвместимост със съществуващите тръбни системи

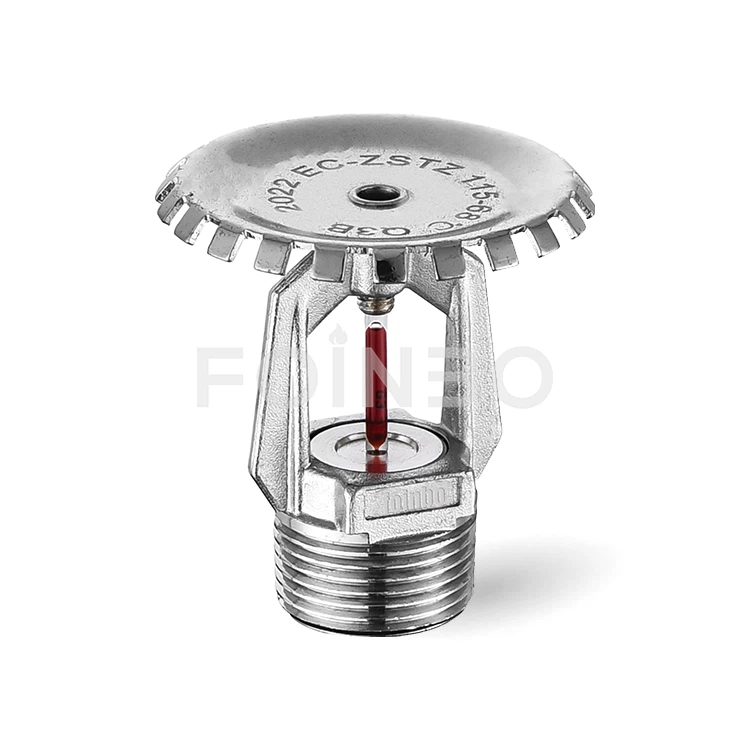

½ "спринклерна глава на ЕК се състои от няколко критични части, които работят заедно за ефективно откриване и потискане на пожарите:
а) Входна връзка (½ "NPT нишка)
½ - инчов национална тръбна резба (NPT) позволява на спринклера да се завие в тръбната система за потискане на огъня.
Този размер е стандартен за светлина - до - обикновени опасности, балансиращи изисквания за потока на водата и изискванията за налягане.
б) Термично сензорно елемент (стъклена крушка или стопанинска връзка)
Топлинният спусък е най -важният компонент, предназначен да се активира при специфична температура (напр. 135 градуса F, 155 градус F или 200 градуса F в зависимост от околната среда).
Стъклените крушки (често срещани при съвременни спринклери на ЕО) съдържат цветна течност, която се разширява при нагряване, разбивайки стъклото при номиналната температура.
Залегнати връзки (по -стари дизайни) се стопят при предварително определени температури, освобождавайки пружинен механизъм -.
В) Сглобяване на дефлектор
Дефлекторът е метална плоча с слотове или перки, които оформят водния спрей в контролиран, коничен модел.
За спринклерите на ЕС дефлекторът е проектиран да разпределя вода равномерно върху по -широка зона (с диаметър до 20–24 фута) в сравнение със стандартните спринклери.
Някои дефлектори разполагат с регулируеми ъгли, за да компенсират наклонени тавани.
г) k - Фактор и размер на отвора
Факторът K - (напр. 5.6, 8.0 или 11.2) определя количеството вода, изхвърлена на килограм налягане (GPM/√PSI).
½ "EC спринклер обикновено има K - коефициент от 5.6 или 8.0, което му позволява да покрива по -големи площи, като същевременно поддържа адекватен воден поток.
Отворът (отварянето) е по -голям, отколкото при стандартните спринклери, за да се поберат по -високите дебити.
Процесът на активиране следва точна последователност:
Стъпка 1: Откриване на топлина
Когато избухне пожар, горещите газове и пламъци се издигат, загрявайки тавана и топлинния елемент на спринклера.
Стъклената крушка или стопанинската връзка абсорбира топлината, докато достигне номиналната си температура (напр. 155 градуса F за заемане на опасност от светлина).
Стъпка 2: Неизправност на топлинния елемент
Стъклена крушка: Течността вътре се разширява, разбивайки стъклото и освобождава щепсел, който запечатва отвора.
Стомашна връзка: Сплавта се стопява, позволявайки на заредения механизъм на пружина -, за да се отвори водния път.
Стъпка 3: Изхвърляне на вода
След като уплътнението се счупи, водата с налягане тече от тръбната система през отвора.
Дефлекторът пренасочва водата в равномерен модел на пръскане, покриващ определената зона (напр. Радиус от 20 фута).
Спреят е проектиран да охлажда околната среда, да потисне пламъците и да предотврати разпространението на огъня, докато пожарникарите пристигнат.
Стъпка 4: Система - Активиране на широката активация (ако е необходимо)
Само спринклерите директно изложени на топлина активират -, а не цялата система.
В някои усъвършенствани системи (напр. Предварително - действие или потоп), множество EC спринклери могат да се отворят едновременно, ако пожарът е достатъчно голям, за да задейства множество топлинни елементи.
½ "спринклерна глава на EC е оптимизирана за удължено покритие с ефективно използване на водата:
а) дебит и налягане
При 7 psi (0,5 бара), k =5.6 EC спринклерни изхвърляния ~ 13,3 gpm (50,3 l/min).
При 15 psi (1,0 бара) потокът се увеличава до ~ 21,7 gpm (82.1 l/min), което позволява покритие до 400 кв. Фута (37,2 кв. М) на глава.
б) Изисквания за разстояние
Заетост на опасност от светлина: Може да се раздаде на разстояние 16–20 фута (център - до - център).
Обикновени опасни заемания: Разхождащи се на 12–16 фута, за да се отчитат по -високите натоварвания на горивото.
Височина на тавана: Не трябва да надвишава 45 фута за светлинна опасност или 30 фута за обикновена опасност (за NFPA 13).
в) Чувствителност към препятствие
Дефлекторите трябва да останат безпрепятствени от греди, канали или съхранени елементи.
Някои EC Sprinklers разполагат с междинни дефлектори - за използване при препятствия като HVAC канали.
Поради баланса си на покритие и ефективност, ½ "спринклерите на ЕС са идеални за:
а) Големи отворени пространства
Складове: Защита на високите - инвентаризация на стойността с минимални глави.
Магазини за търговия на дребно: Покриване на обширни етажи на продажбите без прекомерни тръбопроводи.
Атриуми: Потискане на пожари в Multi - Story Open Open.
б) Разходи - чувствителни проекти
Намаляването на броя на спринклерите намалява материалите и разходите за труд с 30–50% в сравнение със стандартните спринклери.
в) Естетични инсталации
По -малко глави означават по -малко видими тръби, запазване на архитектурен дизайн в офиси, музеи и хотели.
